Создание рельефа местности в ETS 2

• Разные способы установки ландшафта
• Способы создания рельефа местности
• Инструменты редактирования местности

Разные способы установки ландшафта

Ландшафты в игре Euro truck simulator 2 и American truck simulator можно разделить на три типа:

1. Профиль обочин дорог (Profile)- местность по обе стороны дороги, начинающаяся у самого края дороги и уходящая вдаль. Является частью настроек выбранной дороги с различными вариантами готового рельефа. Настройки обочины позволяют регулировать ширину местности, выбирать её текстуру и добавлять растительность.


2. Отдельная территория (Terrain)- местность, которая устанавливается как рядом с дорогой, так и "вторым эшелоном" - как дополнительная и более удалённая от дороги местность.
   Выбирается в пункте Item type на панели инструментов Редактора карты. Устанавливается на карту и настраивается аналогично дорогам. Имеет различные варианты готового рельефа. Можно регулировать ширину местности, её текстуру и добавлять растительность.
   Кроме этого Terrain, как и дорога, может делать изгибы и настраивать протяжённость (длину) своей территории.


3. Панорамы отдельных территорий (горы, удалённые ландшафты) - готовые и неизменяемые части ландшафта, располагающиеся на значительном удалении от дороги.
   Относятся к типу Building (horizont_hills, например) или Far model (mountain).

Способы создания рельефа местности

Для создания рельефа используются несколько способов.
Самый простой - это выбрать подходящий рельеф (Profile) и текстуру местности - (Material) в свойствах выбранной дороги и выставить подходящую ширину.

Далее для более точной настройки рельефа можно использовать инструмент Vertex tool (V), а для наложения текстуры на отдельные части местности - инструмент Brush (B).

Также можно использовать Terrain из меню Item type для создания отдельных отрезков местности с заданным рельефом.

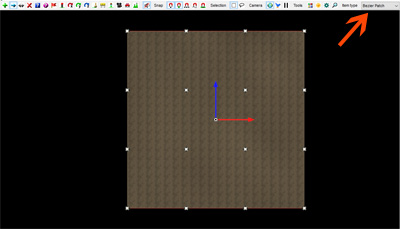

Участки местности Bezier Patch (также из меню Item type), в основном, используются как заплатки для редактирования.

В местах соединения дороги и префаба, а также при создании больших развязок, этими небольшими кусочками местности закрывают бреши и дыры ландшафта. Это делается перемещением точек заплатки - их можно двигать в разных направлениях, увеличивая площадь и форму заплатки. Также точками (нодами) заплатки можно регулировать высоту отдельных участков Bezier Patch, создавая определённый рельеф.

В диалоговом окне Bezier Patch, которое открывается щелчком правой кнопки мышки на главной (центральной) ноде заплатки, можно настраивать размеры заплатки (Scale), её текстуру (Material), добавлять растительность (Veget) и регулировать другие параметры.

Инструменты редактирования местности

Для более детальной настройки ландшафта используются инструменты:

• Vertex manipulation mode или Vertex tool (V) - действия с вершинами полигонов местности;

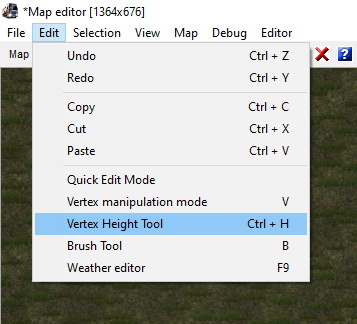

• Vertex Height Tool (Ctrl + H) - настройка высоты вершин;
• Brush Tool (B) - Кисть.

Инструмент Vertex tool

Запустить инструмент Vertex tool можно нажатием на клавиатуре клавиши V или двумя способами через интерфейс Редактора карты, как показано на скрине.

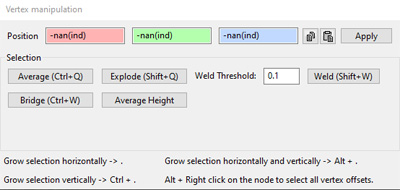

В окне инструмента Vertex manipulation доступны следующие основные действия с вершинами и сторонами полигонов:

Кнопка Average (Ctrl + Q) - соединить выделенные вершины по центру.

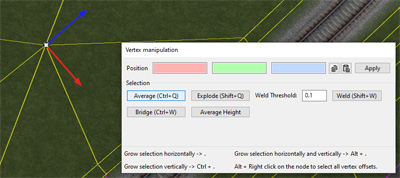

Для слияния нескольких вершин полигонов местности в одной точке - выделите их, щёлкая по ним левой кнопкой мышки при нажатой клавише Ctrl.

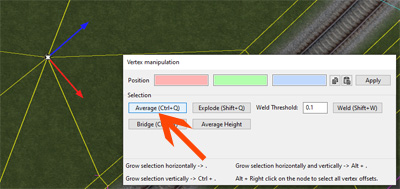

Нажмите кнопку Average (Ctrl + Q).
Выделенные вершины соединятся в центре разрыва:

Кнопка Bridge (Ctrl + W) - соединить выделенные стороны.

Кнопка Bridge ("Мост" - по-русски) используется в тех случаях, когда необходимо соединить край одной местности с краем другой.
Выделите вершины краёв, которые нужно соединить друг с другом:

Нажмите кнопку Bridge (Ctrl + W).
Выделенные края полигонов соединятся друг с другом, образовав неразрывную местность:

Кнопка Explode (Shift + Q) - создать разрыв между вершинами.

Для разрыва вершин полигонов местности выделите вершины, между которыми нужен разрыв местности. Также можно разрывать вершину, в которой ранее были соединены несколько вершин.

Нажмите кнопку Explode (Shift + Q).
Вершины разъединятся, образовав разрыв местности:

Однако, если вам нужно удалить какой-либо полигон местности, чтобы на его месте образовалась пустое место, лучше использовать опцию Guad erase секции Brush type инструмента Brush (B).

Кнопка Average Height - выравнять выделенные вершины по средней высоте.

Кнопка Weld (Shift + W) устанавливает порог чувствительности, выставленный в поле перед ней.

Инструмент Vertex Height Tool

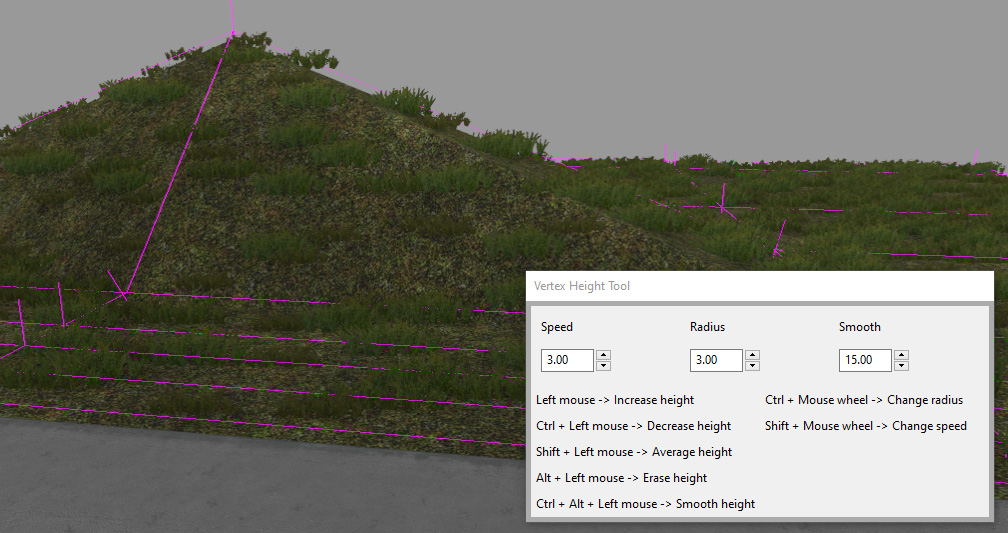

Настройки Vertex Height Tool:

• Speed - настройка скорости;
• Radius - настройка радиуса круга;
• Smooth - настройка плавности;

Этим инструментом удобнее пользоваться в режиме свободной камеры.

Как перейти в режим свободной камеры рассказано на странице:

Элементы управления

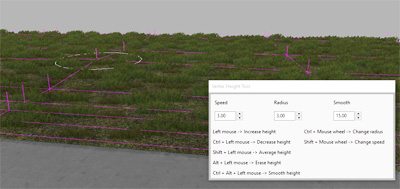

Выберите в центр окружности вершину полигона (или несколько). Нажмите и удерживайте левую кнопку мышки. Вершина начнёт подниматься.

При использовании определённых клавиш вместе с нажатием левой кнопки мышки можно манипулировать вершинами полигонов.

Список клавиш и действий одновременно с нажатием левой кнопки мышки:

• Ctrl - уменьшить высоту;
• Shift - усреднить высоту;
• Alt - стереть высоту;
• Ctrl+Alt - сгладить высоту.

Список клавиш и действий одновременно с поворотом колёсика мышки:

• Ctrl - изменить радиус охвата;
• Shift - изменить скорость.

Но удобнее всё-таки создавать рельеф местности при помощи Vertex tool (Vertex manipulation mode), где также можно настраивать высоту вершин при помощи инструмента Gizmo и перемещать вершины полигонов в любом направлении.

Инструмент Brush Tool

Для наложения различных дополнительных текстур на местность используется инструмент Brush Tool (B) - Кисть.

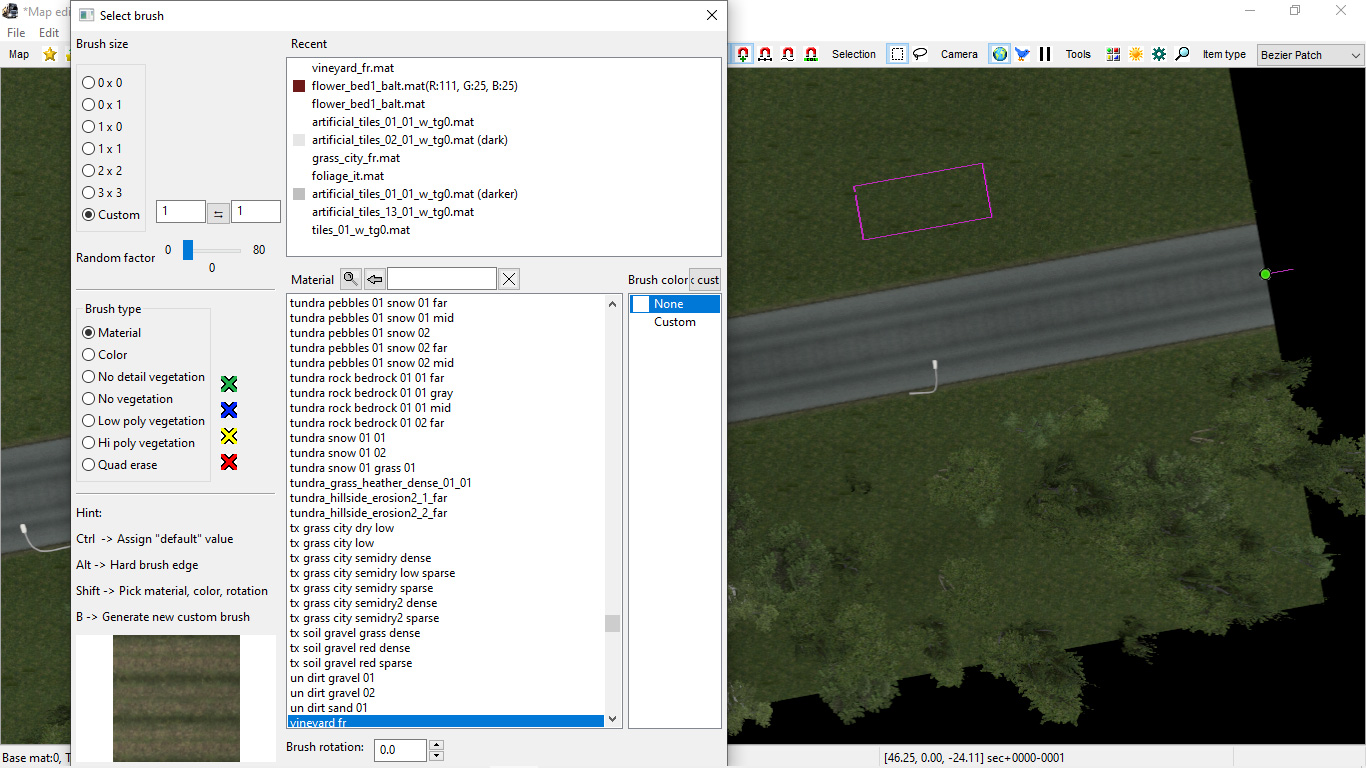

При выборе инструмента Brush tool в меню Edit или значка Brush (B) на панели инструментов Редактора карты появляется диалоговое окно выбора кисти.

Оно поделено на несколько секций:

• Brush size - размер кисти;
• Brush type - тип текстурирования;
• Hint - подсказки;
• Recent - окно со списком недавно использованных материалов;
• Material - поиск и выбор материала из списка;
• Brush color - цвет текстуры;
• Brush rotation - поворот наложения текстуры.

Секция Brush size позволяет выбрать размер и форму площади применения текстуры.

Секция Brush type включает в себя несколько опций:

• Material - наложение материала;
• Color - наложение цвета;
• No detail vegetation - удаление детализации с текстуры растительности;
• No vegetation - удаление растительности;
• Low poly vegetation - растительность в низком качестве;
• Hi poly vegetation - растительность в высоком качестве;
• Quad erase - удалить (стереть) полигон;

Секция Hint показывает использование клавиш клавиатуры вместе со щелчком левой кнопки мышки по полигону текстуры и поясняет, какие действия при этом осуществляются.

• при нажатой клавише Ctrl - возвращает дефолтное состояние текстуры;
• при нажатой клавише Alt - рисует текстуру с ровными краями;
• при нажатой клавише Shift - берёт образец материала, цвета или поворота текстуры;
• при нажатой клавише B - генерирует новую кисть;
• в квадратном окне отображается вид выбранной текстуры (кисти).
