Современный редактор карты ETS2 версии 1.53 и выше позволяет создать свой вариант указателя направления движения или большого информационного щита для автомагистрали. В Браузере Контента для этого предусмотрены два пункта: Sign template (шаблон знака) и Sign board template (шаблон щитка знака).

При создании и сохранении своего варианта знака программа редактора сама добавит необходимые папки и файлы в директорию мода.

Выбор шаблона

Допустим, что вам нужно изменить только содержание щита, а опоры знака оставить как есть. Рассмотрим пошагово как добавить на щит свой текст и обозначения на примере одного из стандартных информационных щитов, использующихся на дорогах России.

Выберите на карте подходящий информационный щит (или выберите подходящий шаблон сразу в Браузере Контента в пункте Sign template).

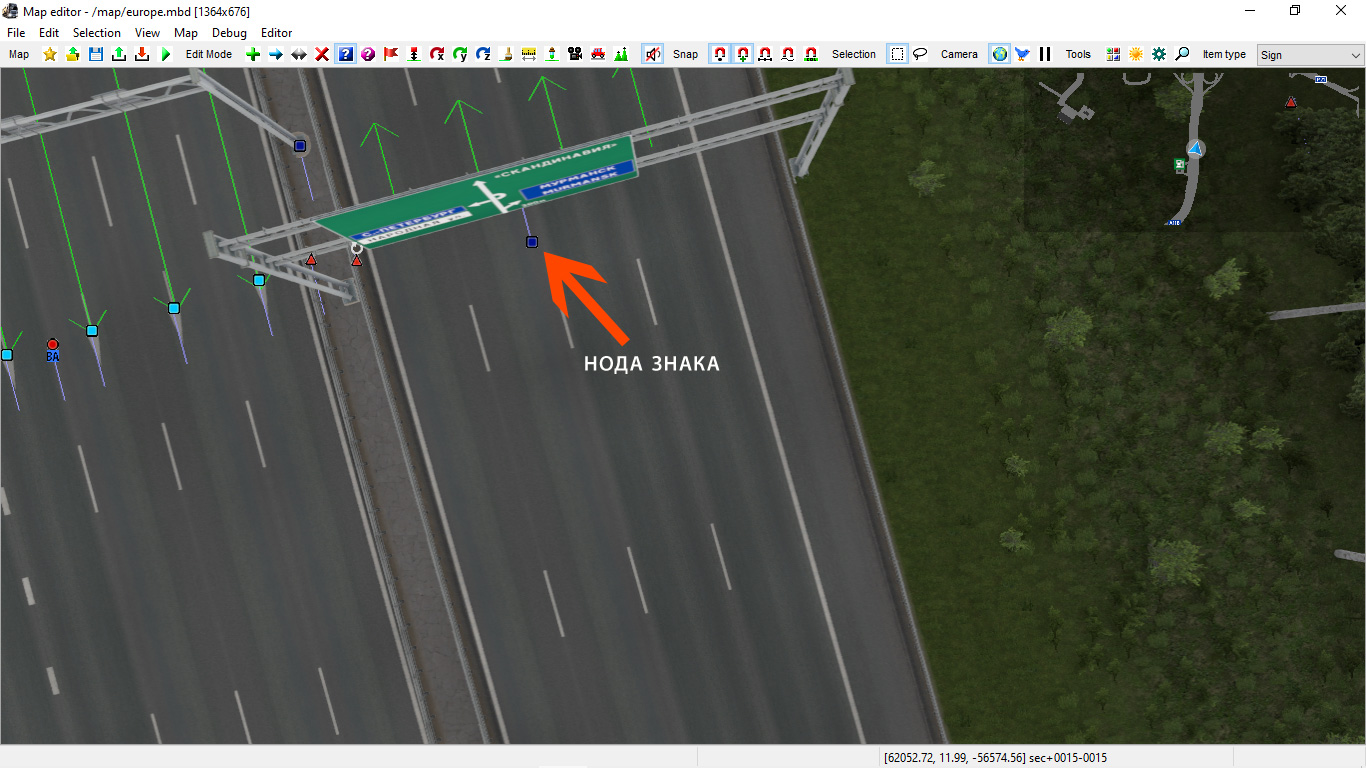

Щёлкните на его ноде правой кнопкой мышки.

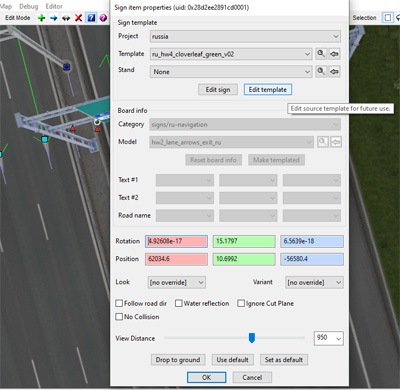

В открывшемся окне Свойств знака нажмите на кнопку Edit template.

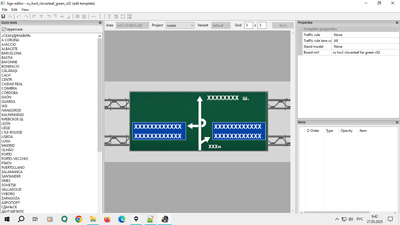

Шаблон выбранного знака откроется в Редакторе знаков, который является частью Редактора карты ETS 2.

Щёлкните правой кнопкой мышки на шаблоне знака и затем - левой кнопкой мышки на пункте Edit board (Редактировать щит).

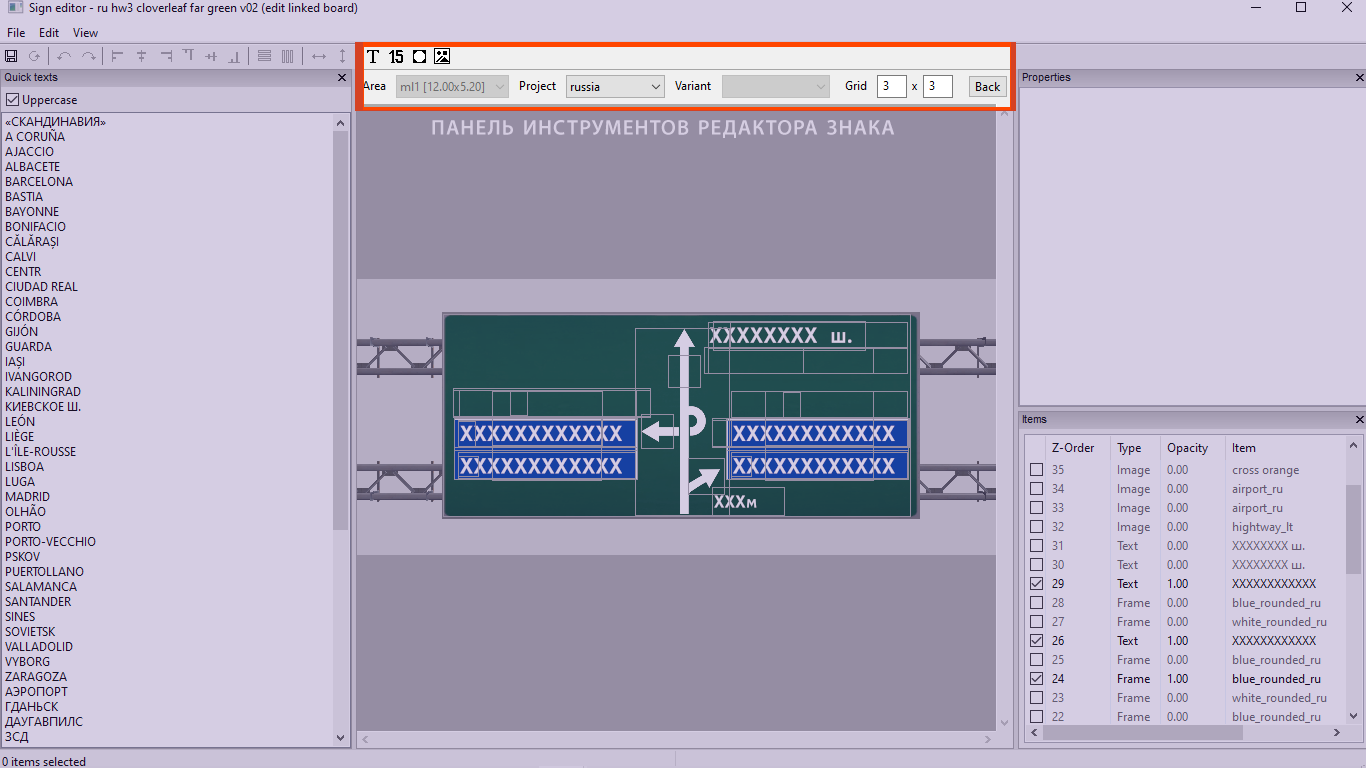

Сверху окна активируется панель инструментов Редактора знака.

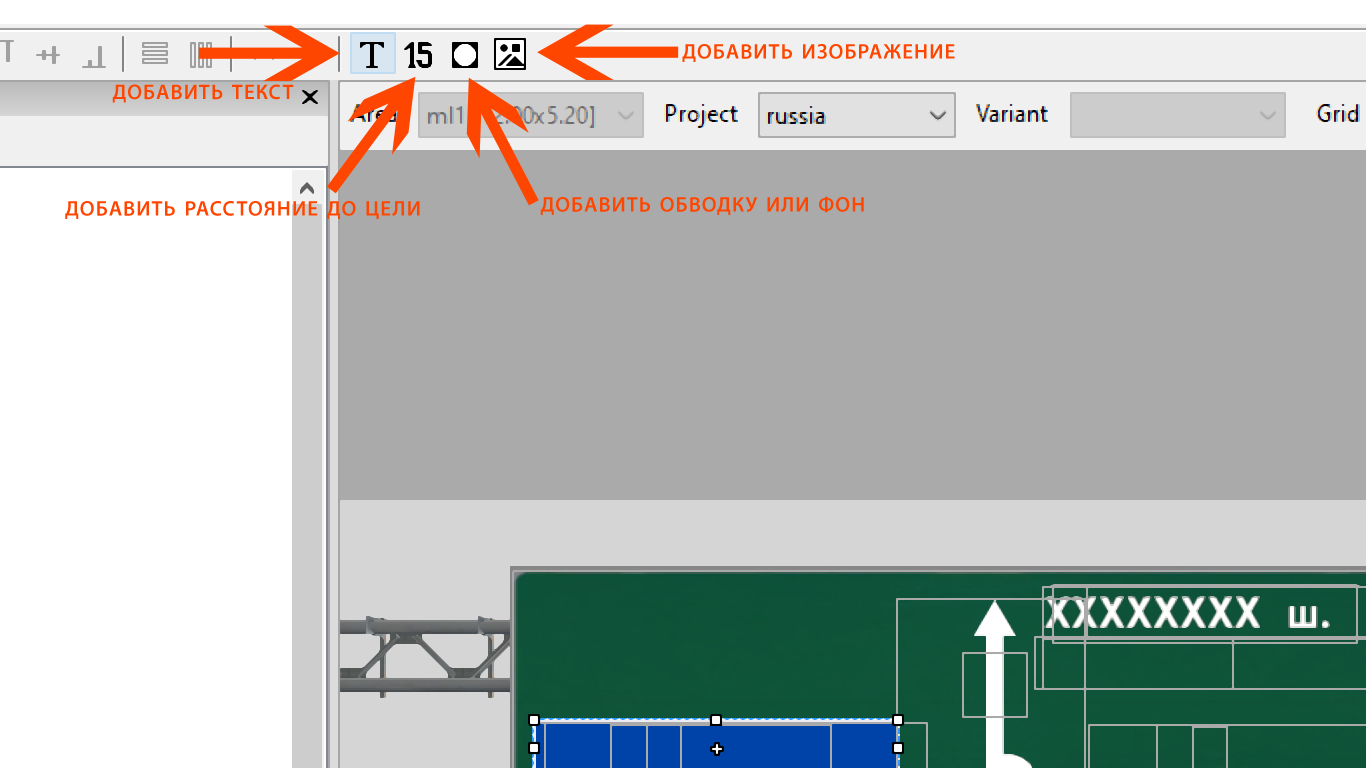

С помощью кнопок на этой панели можно добавлять на щит текст, изображения, фон с обводкой и дистанцию до цели (milliage target).

Справа внизу отображается список объектов, которые установленны на шаблоне щита. На шаблоне отображаются только те объекты, которые помечены галочкой. Объекты без галочки скрыты, но также отобразятся на щите, если слева от их названия в квадратике поставить галочку.

При добавлении на шаблон нового объекта он появится сверху в списке. Объекты списка можно при необходимости перетаскивать вверх и вниз. Верхние объекты перекрывают нижние.

В левой колонке Редактора знака отображаются "быстрые" надписи, если они имеются в проекте знаков.

Редактирование шаблона знака

Чтобы выбрать объект на шаблоне, щёлкните по нему левой кнопкой мышки.

Объект шаблона выделится рамкой, размеры которой можно менять, увеличивая объект или уменьшая.

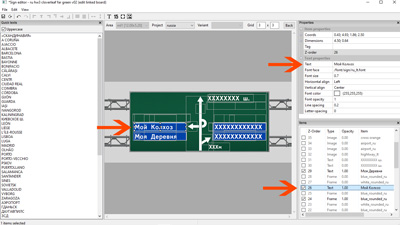

В окне сверху справа появятся свойства выбранного объекта шаблона. В пункте Text впишите свой текст (название города, например) и щёлкните на шаблоне. Надпись выбранного объекта изменится.

Также изменим текст остальных надписей, выделяя их на шаблоне и вписывая свой текст.

Также в окне Text properties можно изменить:

• Font face - шрифт надписи,
• Horizontal align - горизонтальное выравнивание текста по центру или по краям,
• Vertical align - вертикальное выравнивание текста по центру или по краям,
• Font color - цвет надписи,
• Font opacity - яркость,
• Line spacing - межстрочное расстояние,
• Letter-spacing - расстояние между буквами.

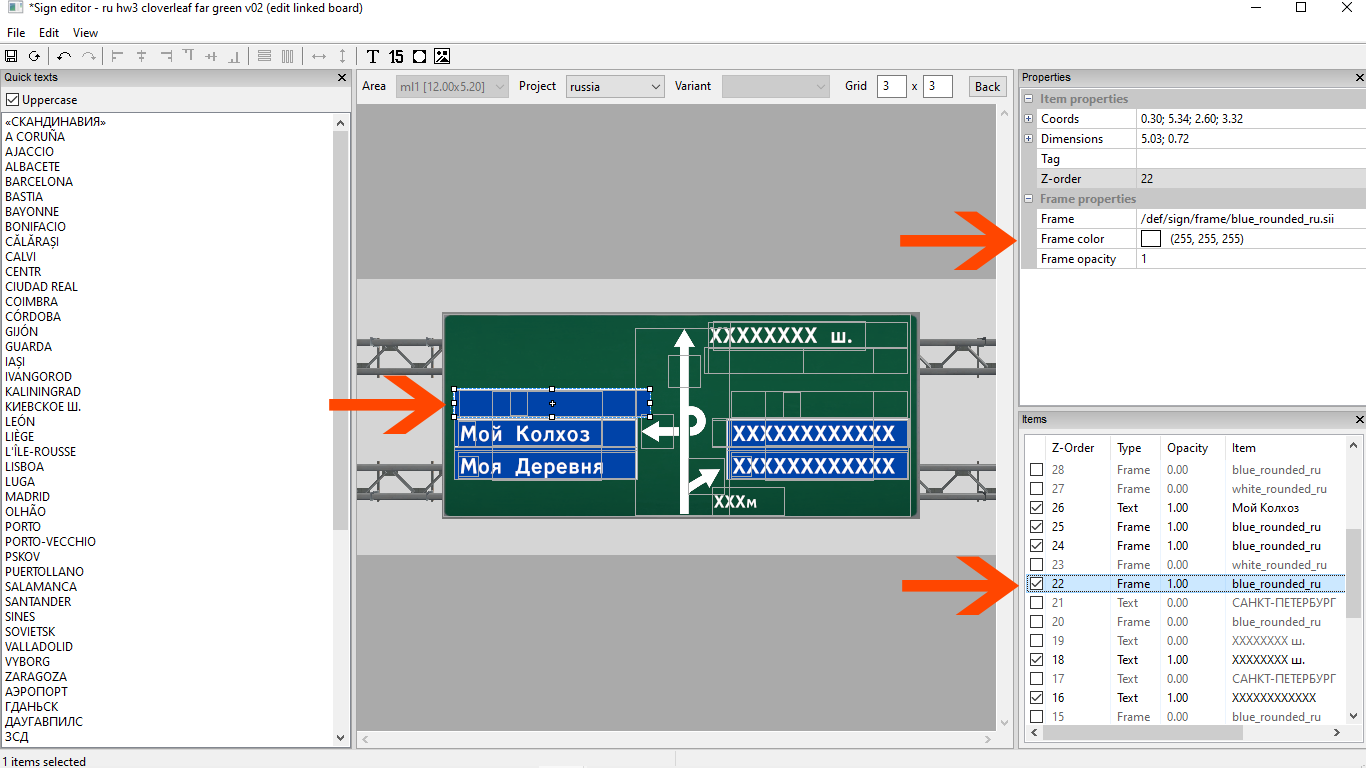

Сделаем видимым ещё один объект шаблона - для дополнительной надписи на щите. Пусть это будет фрейм (фон под надпись). Для этого найдём нужный объект в списке и поставим ему галочку. Выбранный объект отобразится на шаблоне, а в верхнем окне справа появятся его свойства.

При необходимости в свойствах фрейма можно поменять, например, цвет заливки (Frame color).

Добавление своей надписи

Для добавления нового текста, щёлкните на значке с буквой Т на панели инструментов Редактора знака. Затем щёлкните на шаблоне.
Появится рамка наполнителя с шаблонным текстом "new text". Справа отобразятся свойства будущей новой надписи, а в списке объектов сверху появится новый объект.

В свойствах замените текст надписи на свой и при необходимости растяните рамку наполнителя, чтобы текст отобразился как надо.

Зажатой левой кнопкой мышки (при крестообразном отображении курсора внутри наполнителя текста) перетащите новую надпись в нужное место на шаблоне.

При необходимости измените также размер шрифта.

Выровняйте текст надписи по левому краю (как у других надписей ниже).

Изменение и добавление других надписей на шаблоне происходит аналогичным образом.

Добавление фрейма и изображения

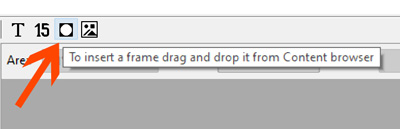

Чтобы добавить на шаблон фрейм (плашку с фоном и обводкой) щёлкните на значке добавления фрейма на панели инструментов Редактора знака.

В открывшемся окне Браузера контента выберите нужную вам плашку. Так, например, если вы делаете знак для России, то впишите в строку поиска Браузера контента обозначение страны "ru" и нажмите на клавиатуре Enter или выберите страну в окне Categories слева в Браузере контента.

Переместите окно вниз экрана, чтобы увидеть редактируемый шаблон в Редакторе знака. Зажатой левой кнопкой мышки перетащите выбранный фрейм из Браузера контента на шаблон знака.

Если нужно добавить изображение (стрелку, иконку..) на шаблон знака - щёлкаете на значок панели инструментов Редактора знака и повторяете описанные выше действия только уже с добавлением изображения.

Сохранение шаблона

После редактирования остальных объектов шаблона необходимо сохранить сделанные изменения.

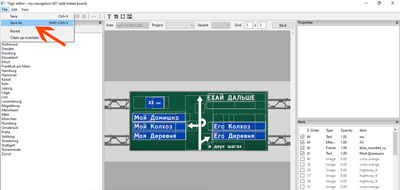

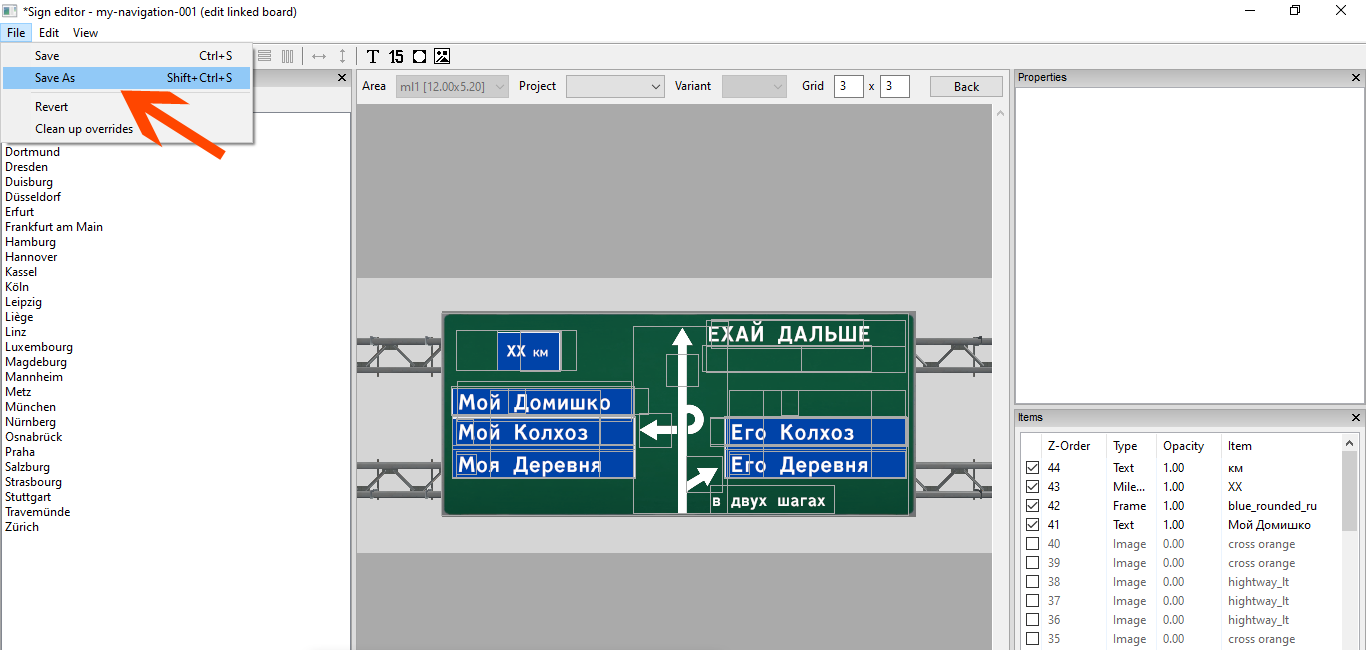

В верхнем левом углу Редактора знака нажмите на Save as.

Дайте файлу нового шаблона своё имя и нажмите Save.

Откроется следующее окно сохранения.
Введите ваше название щита и снова нажмите Save.

Нажмите кнопку Back.

В правой колонке Редактора знака Properties в выпадающем списке пункта Board ml1 найдите и выберите свой шаблон. В нашем примере это:
<my-navigation-001>.

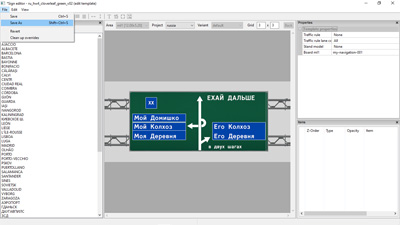

Снова сохраните шаблон как Save as с вашим названием.

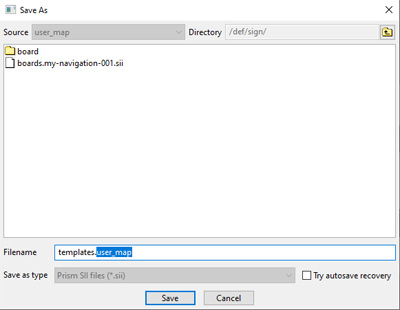

В следующем окне сохранения после слова templates. вместо user_map добавьте название своего шаблона знака.

Подтвердите свои изменения кнопкой Save.
Редактор знака теперь можно закрыть.

Установка своего знака на карту

В Редакторе карты вернитесь к информационному щиту, который вы редактировали в Редакторе знака. Для удобства перейдите в режим свободной камеры (C), настройте вид вашего информационного щита и нажмите на клавиатуре пробел. Щёлкните правой кнопкой мышки на ноде информационного щита.

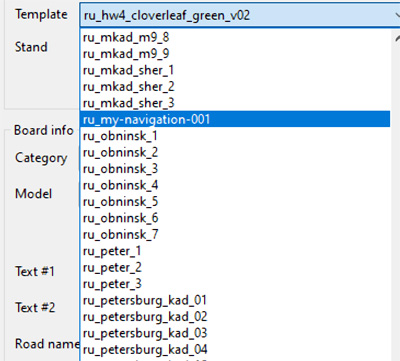

В открывшемся окне свойств в пункте Template в раскрывающемся списке найдите и выберите свой шаблон.
В нашем случае это: <ru_my-navigation-001>

В нашем шаблоне мы добавили ещё дополнительные детали и в результате он стал выглядеть так как на скрине ниже.

А ваш шаблон будет выглядеть таким, каким вы его сделали .
