Дополнительные элементы дорог и перекрёстков ETS 2
Установка тротуаров, ограждений и отбойников
- Как установить тротуар на карту
- Выравнивание изгиба тротуара вдоль дороги
- Сглаживание углов изогнутого тротуара
- Исправление искажений линии живой изгороди
Установка тротуара на карту ETS 2
Тротуары и другие дополнительные элементы дорог устанавливаются на карту несколькими способами:
- дополнительные элементы уже являются частью готовой модели дороги/префаба или их можно активировать включением определённых опций в настройках модели (опция Corner - в настройках нод перекрёстков);
- дополнительные элементы добавляются к дороге или перекрёстку вручную, как отдельная модель (Тип: Curve model или Building в Браузере контента).
Этот способ позволяет добавлять тротуары, ограждения и отбойники к любой дороге или префабу, где эти элементы не предусмотрены в настройках модели;
- и наконец, вы можете делать тротуары с помощью Terrain.
Допустим, у вас есть перекрёсток с круговым движением, и вы хотите добавить к нему тротуар или живую изгородь. При этом, тротуар должен повторять плавные изгибы края проезжей части перекрёстка. Рассмотрим эту ситуацию на примере.
Установите на карту следующие модели:

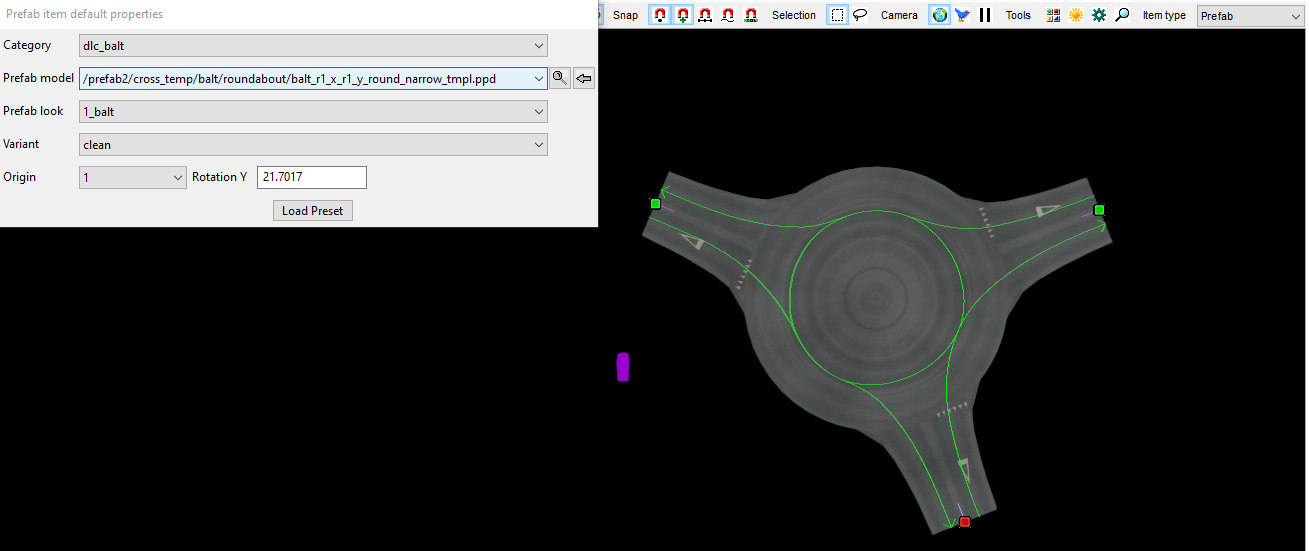

- перекрёсток с круговым движением (Item type: Prefab):
модель: balt_r1_x_r1_y_round_narrow_tmpl

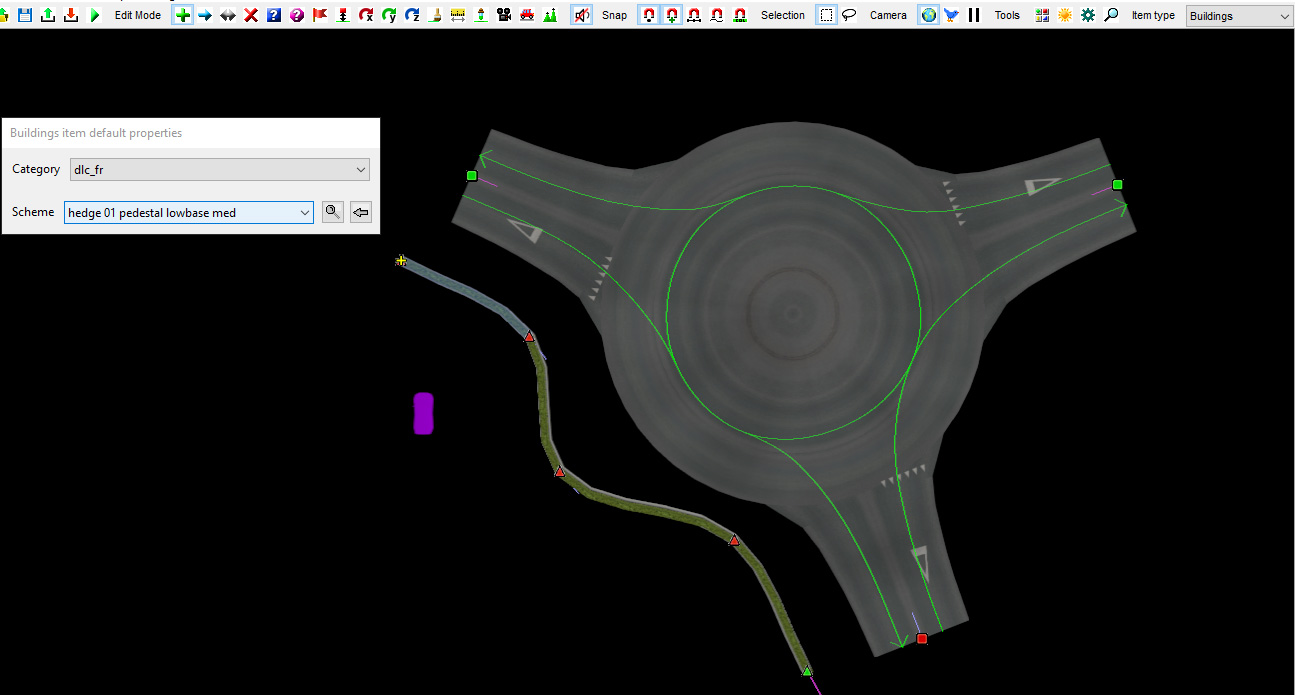

- живая изгородь (Item type: Buildings):
модель: hedge 01 pedestal lowbase med
- тротуар (Item type: Curve):
модель: sidewalk swa 3m ibe

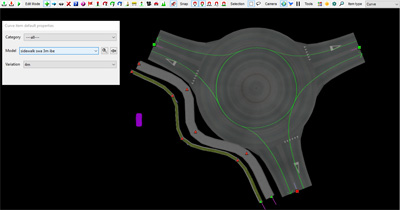

Чтобы установить тротуар на карту, на панели инструментов Редактора карты в пункте Item type выберите в выпадающем списке опцию Curve. Щёлкните левой кнопкой мышки на значке
(или латинская Е на клавиатуре).
Тротуары устанавливаются по типу дорог.
Выравнивание изгиба тротуара вдоль дороги
При обычной установке тротуара по краю кругового перекрёстка (как и при извилистой дороге) на изгибах тротуара образуются углы. Это выглядит довольно неестественно и некрасиво.
Чтобы исправить эти неровности в свойствах нод таких объектов, как Road, Buildings, Curve или Terrain, предусмотрена специальная опция.
Выделите щелчками левой кнопки мышки при зажатой клавише Ctrl все ноды тротуара, которые надо изогнуть вдоль края кольцевого перекрёстка.
Выберите на панели инструментов Редактора карты значок
(латинская N на клавиатуре) и щёлкните на любой выделенной ноде тротуара левой кнопкой мышки.
Откроется окно свойств ноды.

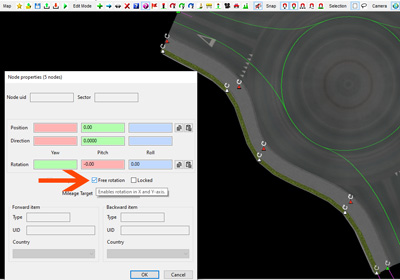

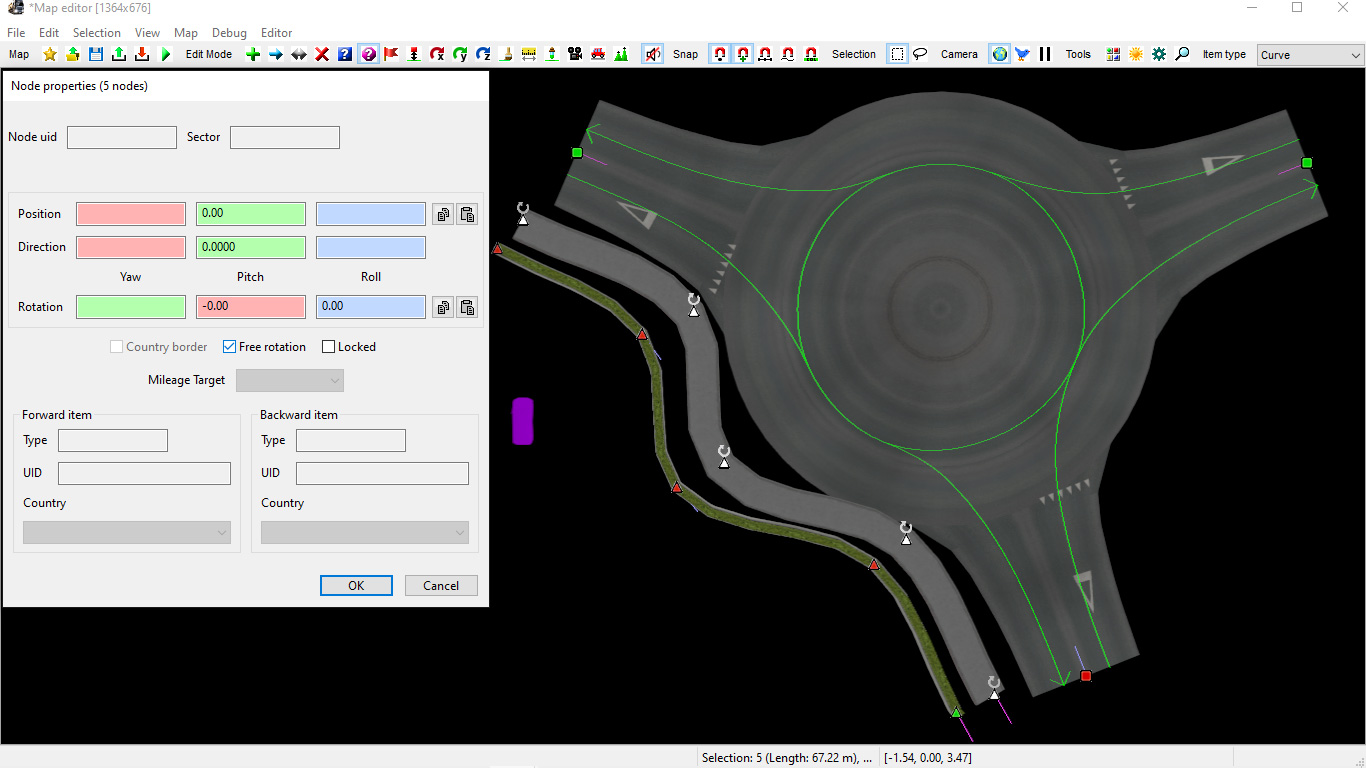

В настройках ноды поставьте галочку в пункте Free rotation (Свободное вращение).

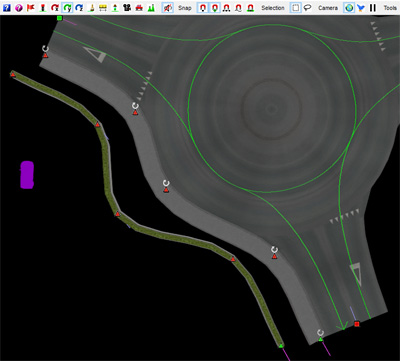

Рядом с нодами появится значок с закруглённой стрелочкой.
Пододвиньте тротуар к краю перекрёстка. На панели инструментов Редактора переключитесь на значок
и, выбирая ноды по одной, зажмите левую кнопку мышки и поверните их так, чтобы они повторяли изгибы перекрёстка.
Сглаживание углов изогнутого тротуара

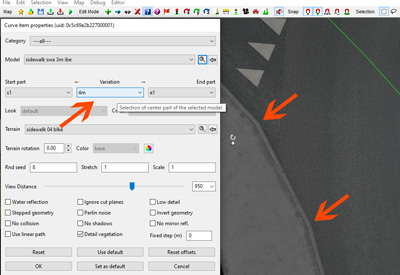

Чтобы сделать изгиб тротуара более плавным (без углов), выберите значок

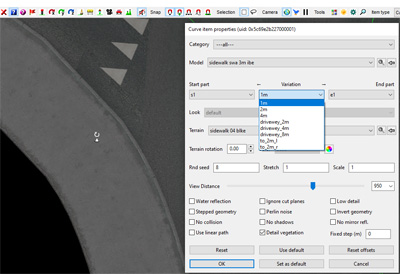

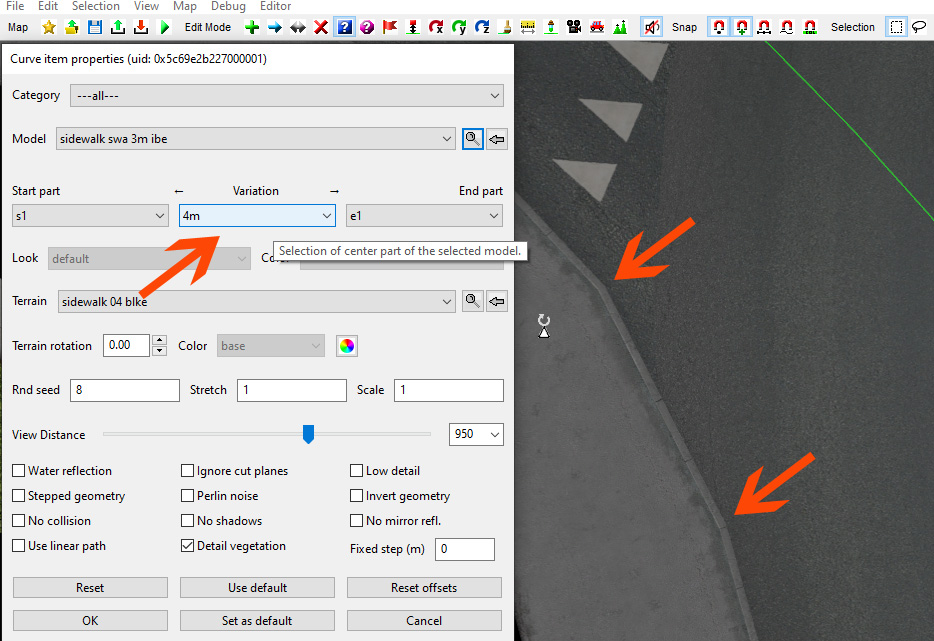

(Р) на панели инструментов, щёлкните на ноде тротуара и в окне свойств объекта в пункте Variation выберите 2m или 1m. Повторите это с остальными нодами тротуара.

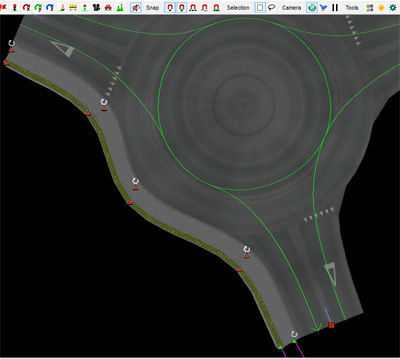

То же самое (кроме смягчения углов) можно сделать и с живой изгородью по краю тротуара. То есть - также активировать настройку Free rotation в настройках её нод.
Исправление неровностей и искажений

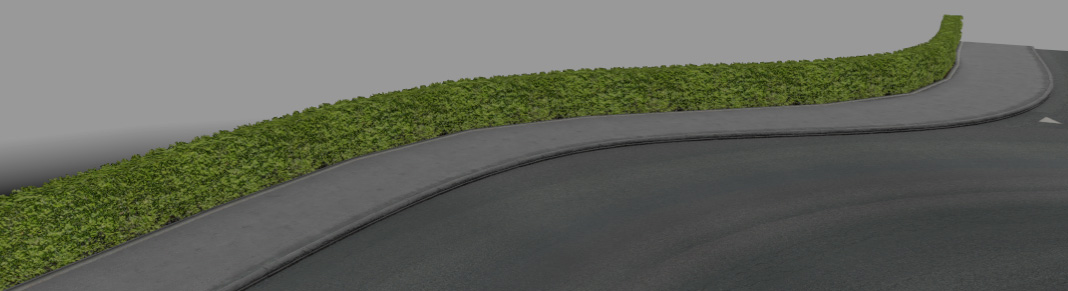

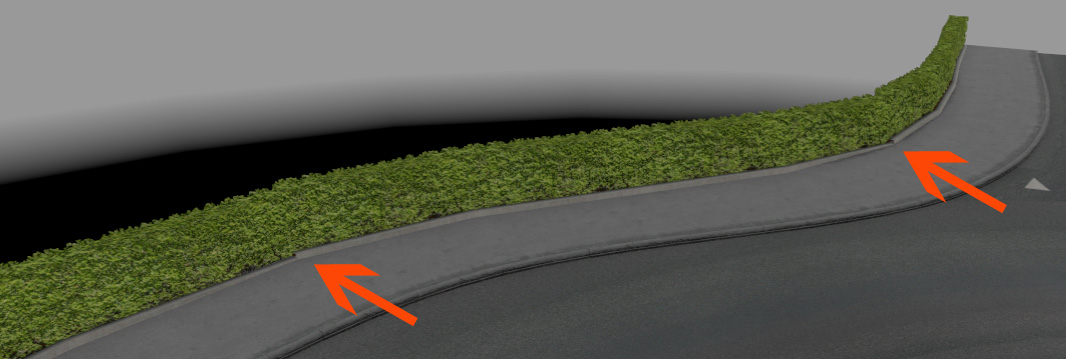

Если линия живой изгороди как-то деформирована, и её секции соединяются между собой уступами, как на скрине ниже,
сделайте следующее:

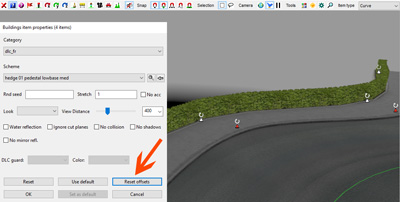

Выделите все ноды изгороди. Выберите инструмент "Свойства объекта" (Р). В открывшемся окне свойств объекта нажмите кнопку Reset offsets (исправить неровности) и затем OK.
